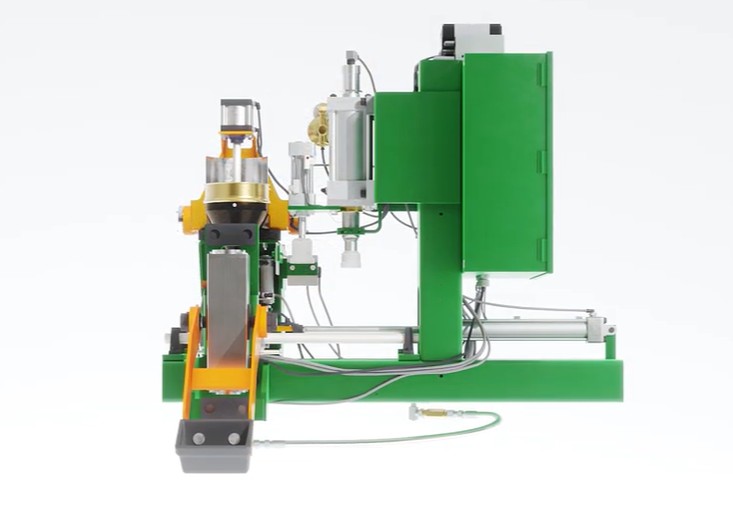

工作原理
- 在输送至混砂机之前，于皮带输送机上测量回用型砂的温度、水分及给料速率。

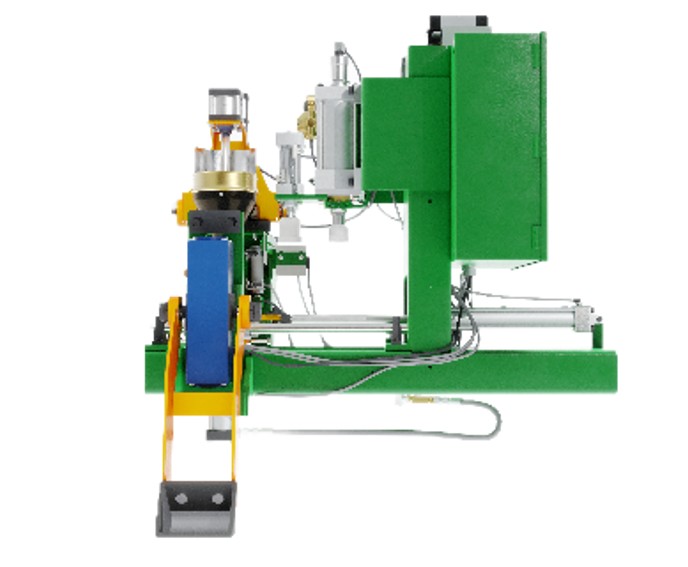

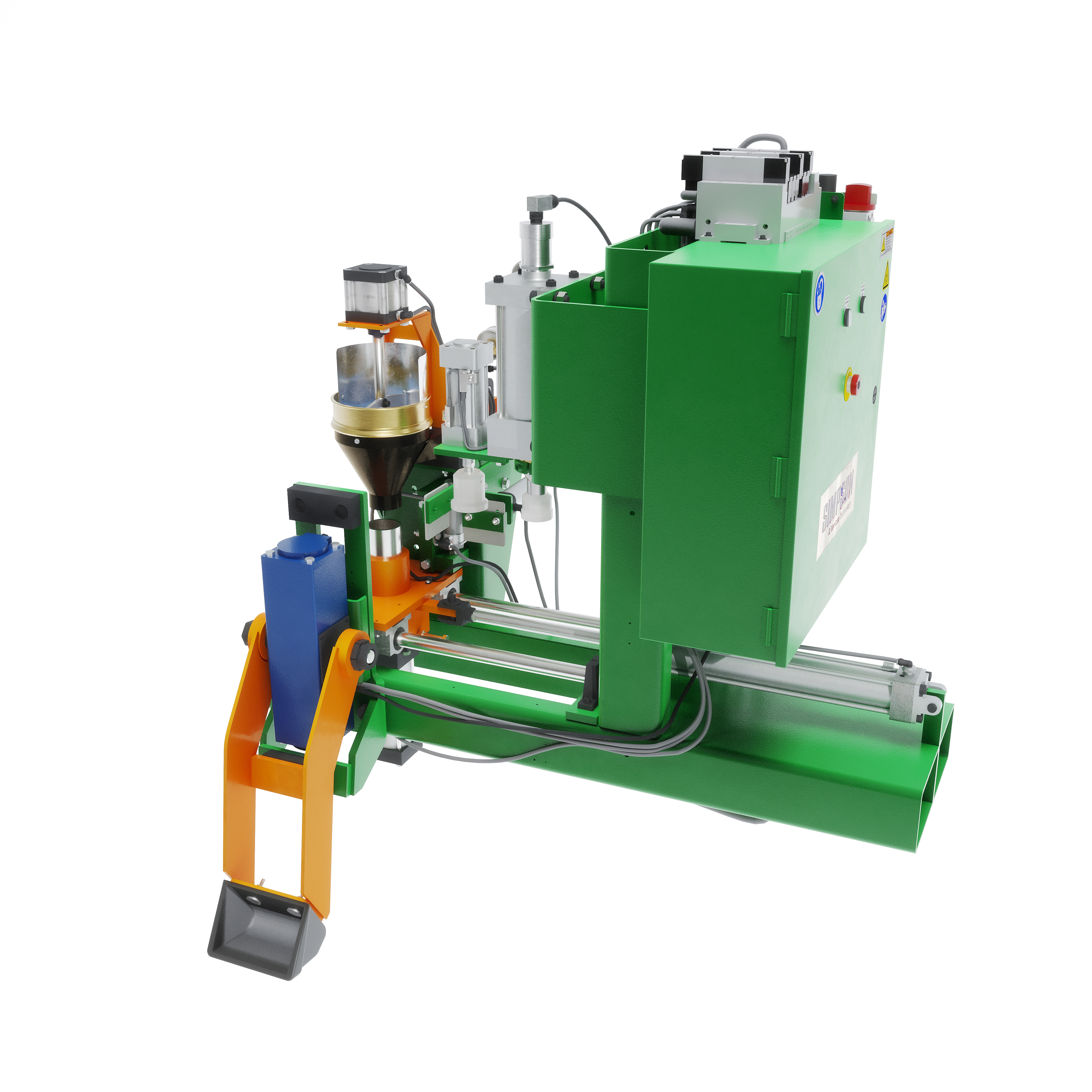

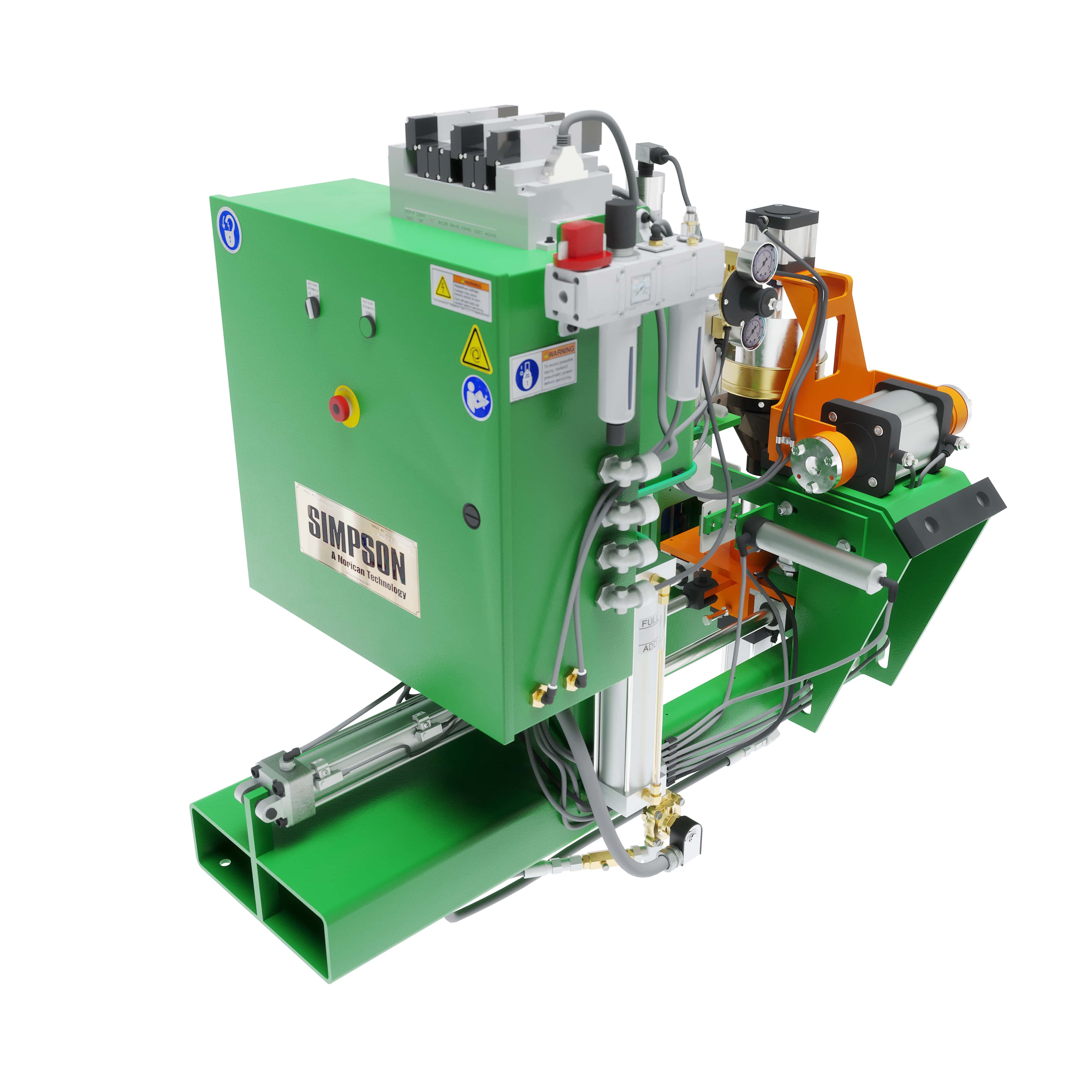

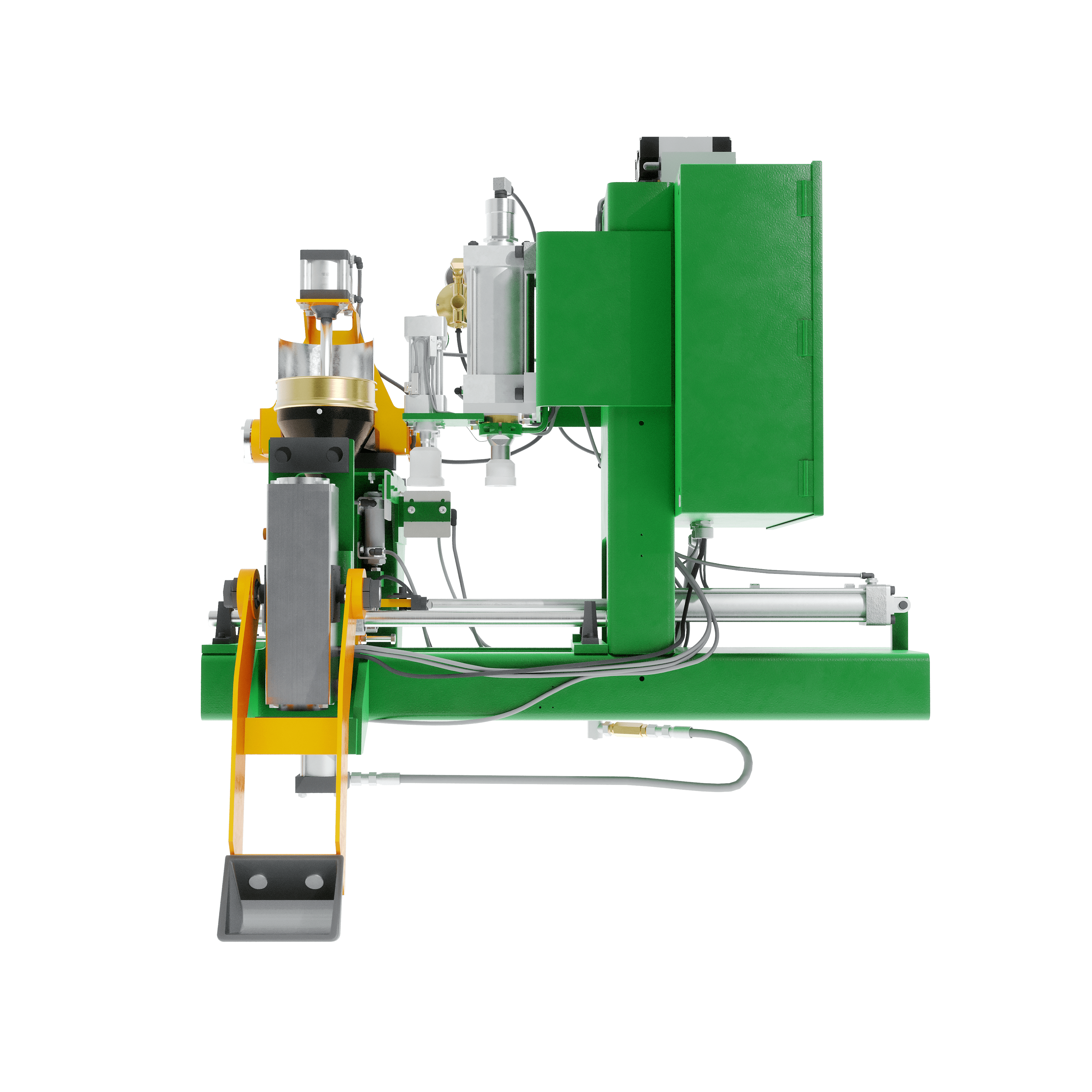

- 在排放皮带上，Hartley测试仪会取样型砂，并对紧实率、湿压强度（仅2552型号）及水分进行测试。将测试结果与期望目标进行比较，并相应调整过程控制逻辑。
- 各型号测试仪的测试数据（可显示或导出至数据系统）包括：测试时间、测试编号、回用型砂温度、回用型砂电导率、目标紧实率、实际紧实率、目标加水量、实际加水量、混碾机驱动电机最大电流、目标粘结剂重量、实际粘结剂重量及紧实率偏差。2552型号还额外提供湿压强度、可用粘结剂百分比及最近五次测试的可用粘结剂平均值。

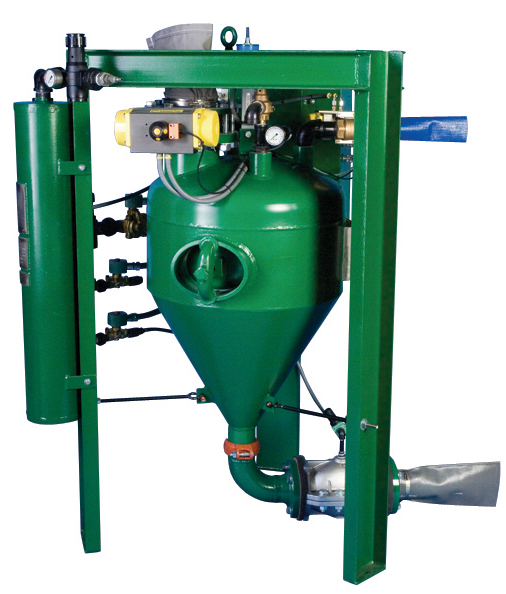

- 过程输入测量完成后，Hartley控制器会通过由正排量脉冲流量计和隔膜阀组成的水分注入系统，计算所需添加的水量，以维持目标紧实率。2552型号还会自动计算所需的粘结剂添加量。基于重量的粘结剂添加通过BFS粘结剂添加系统（适用于2552-C1型号）加入混碾机。
- 该控制系统基于高性能工业可编程逻辑控制器，并配备触摸屏操作界面。触摸屏可显示并调整所有重要参数，以及显示诊断信息。

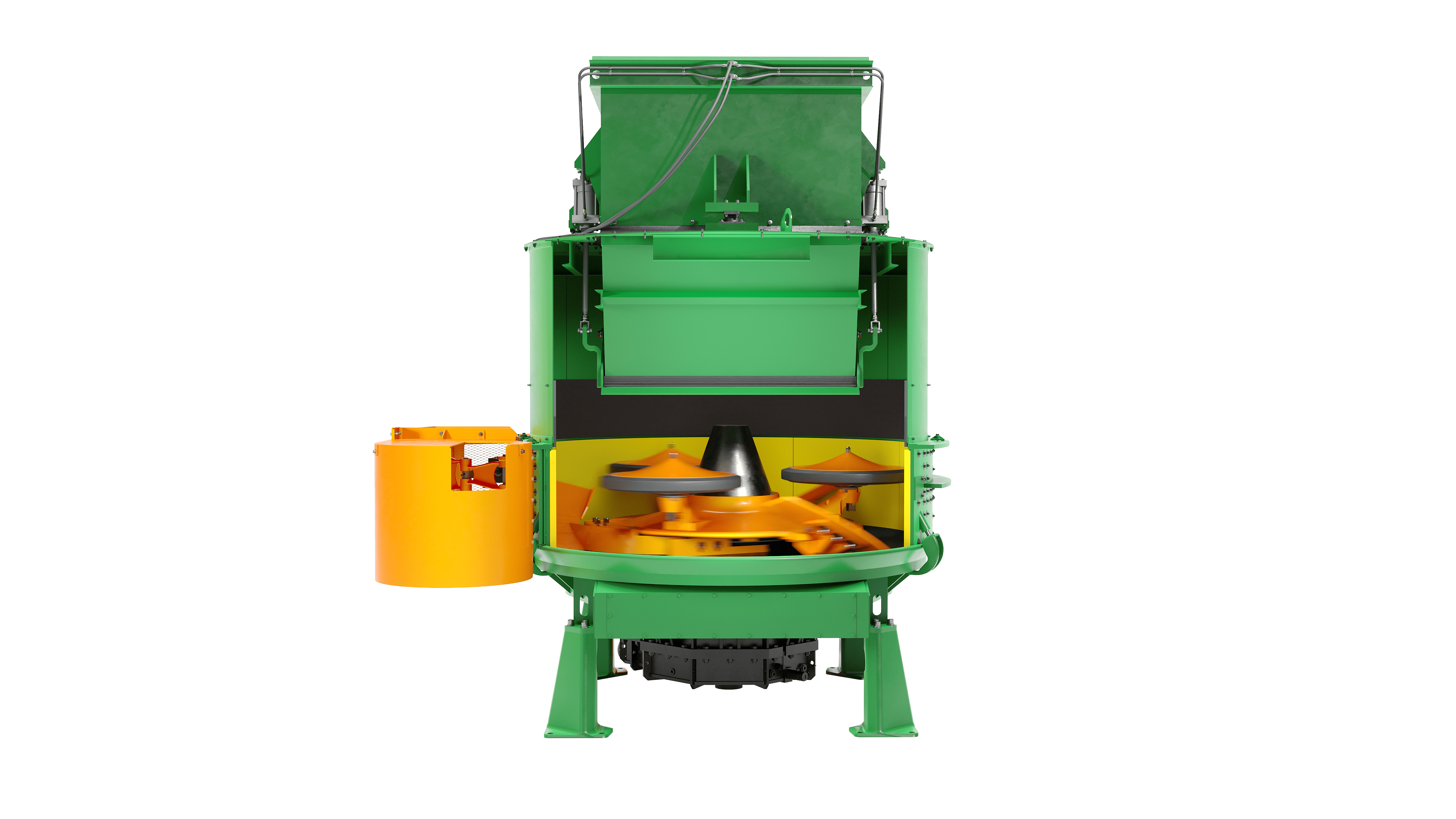

当与性能卓越的混碾机配合使用时，辛普森Hartley控制器可助您：
- 在遵循良好的砂型处理实践并采用合理设计的系统时，能够精确且自动地将制备好的型砂控制在距期望设定点±3个紧实率点的范围内。
- 与型砂系统及/或造型线实现接口连接，从而仅在需要及/或具备条件时生产造型砂。
- 自动测量并控制型砂条件。
- 获取型砂数据，辅助确定型砂相关废品的原因。
型砂分配控制系统
辛普森Hartley 45Mk2系列可编程型砂系统分配控制是一个全自动型砂分配系统，能够根据两个或更多造型站的需求，发出启动和停止自动型砂制备的信号。该型砂分配系统允许用户更改造型站的优先级，并为不同造型站选择不同的紧实率目标。操作界面显示各造型站料斗的控制功能，因此可关闭任一造型站，而不会影响系统的其余部分。
45Mk2系列采用三级控制系统，在各造型站料斗中设置三级传感器。当任一运行中的料斗内制备好的型砂量低于低液位传感器时，45Mk2系列会向混砂机组发出启动混合周期的信号。如果多个料斗同时需要型砂，则料斗将按照用户设定的最高优先级顺序接收型砂。当造型站料斗满时，会发出信号停止混砂机组的型砂需求。
该系统旨在防止制备好的型砂浪费。防止制备好的型砂浪费具有以下优势：

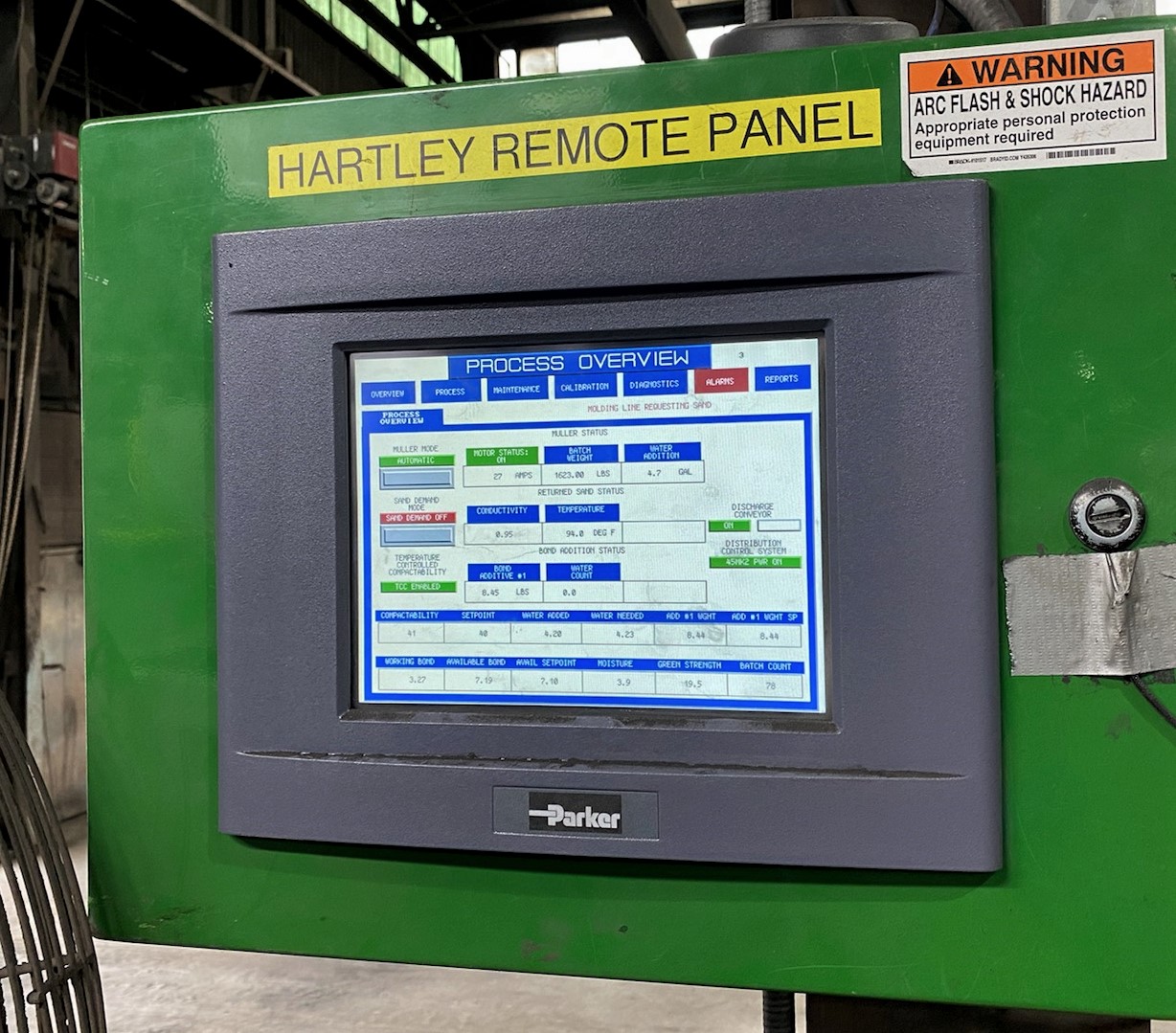

远程操作界面选项
远程操作界面选项使操作员能够查看辛普森控制器的功能并进行操作修改。该界面可放置在比辛普森主控制面板上的界面更便于机器操作员操作的位置。通过此远程屏幕，操作员可更改多个功能，如紧实率设定点、湿压强度设定点、启用或禁造型砂需求。辛普森控制系统可添加多个远程操作界面。
深入了解更多信息
- 型砂制备手册- 标准
- 型砂制备手册– 公制
- Hartley宣传册- 标准
- Hartley宣传册- 公制
- 创新与淘汰- 文档
- 照片库
- 视频
过时的控制系统会导致铸造厂停产吗？
辛普森设备的坚固耐用设计使其能够高效运行数十年，但电子元件的更新换代速度很快。辛普森现提供一套完整的现代化PLC升级方案，可延长您可靠的辛普森Hartley或Multi-Cooler设备的使用寿命。该方案可替代已停止支持的Allen Bradley PLC-5控制器。
