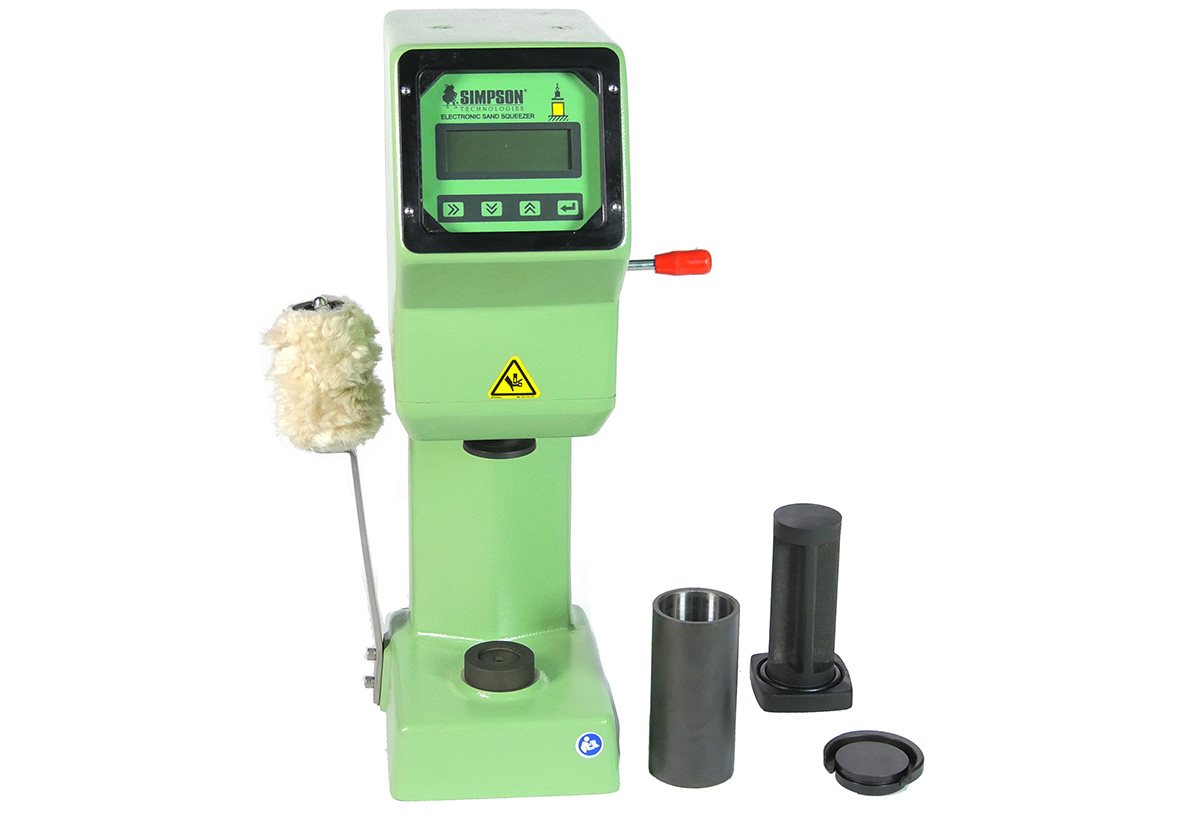

数显紧实率测试仪
型号 42160
零件编号
AFS： #0042160-ASM
公制： #0042160-M-ASM
型砂铸造工艺
- 粘土砂
- 芯油
- 自硬砂
校准
机械称重传感器
校准服务
技术参数
压缩空气： 6 巴（90 磅/平方英寸）
电源要求： 100-240伏，50/60赫兹
长度： 13英寸/330毫米
宽度： 11英寸/279毫米
高度： 20英寸/508毫米
重量： 57磅/25.9公斤
该仪器模拟自动造型机的挤压动作以测量砂子的紧
实率，也可以制备标准的2″ x 2″ AFS或50mm x 50mm 公制的砂试样。标准砂试样用于各种如透气性、挤压强度和剪切强度等测试。
数显紧实率测试仪可替代传统三夯式制样锤的标准制样方法。该设备被认为更能代表高压挤压的造型机。
主要优势：
- 气动功能可消除操作人员的误差和影响。
- 能够存储预设的砂样重量值，以便计算实际砂样重量。
- 紧实率结果显示在液晶屏上。
- 购买42125型机械称重传感器和0017-721型附加夹具后，操作人员可进行数字校准。
- 实心铸造外壳，使设备极其耐用。
观看操作视频
数显紧实率测试仪除了能存储预设砂样重量值以供日后参考和计算砂样重量外，还可存储九个样品名称和数值。
圆柱筒压缩砂样后，紧实率和位移将自动计算并以数字显示。通过附带的气动调节器，操作人员可自行配置的实际挤压压力也会显示在数字显示屏上。
本仪器操作简便。将制备好的造型砂样装入制样管组件后，将制样管和管座放入本仪器上，操作人员启动可变控制阀。阀门打开后，圆柱筒缓慢伸出，操作人员引导圆柱筒至砂样管顶部，确保其准确对齐。当圆柱筒到达砂样管顶部时（此时会略微压实砂样），操作人员将阀门完全打开。这一动作将使圆柱筒进一步下降至制样管组件中，进而压实砂样至气动调节器设定的力值。直到砂样完全压实且圆柱筒不再移动后，测试完成，紧实率、挤压压力和砂样高度将以数字显示。
